• 产品描述：

    水晶头是网络设备相互之间连接的产品之一，主要用于连接网卡端口、集线器，交换机、电话等，用于传输网络及通讯信号。万泰水晶头主要包括超5类、6类屏蔽两种类型，符合RJ45插头设计规范，产品设计精巧耐用，信号传输稳定衰减较小。

• 1.  产品应用

1. ①   语音、数据链路的端接
2. ②   跳线的端接

• 2.  产品特点

1. ①   符合最新标准 ANSI/TIA 568.2-D的要求
2. ②   8芯金针触点采用50u inch镀金
3. ③   水晶头主体塑料件采用PC材料制成，坚固柔韧
4. ④   刺破针片采用三叉式，保证压接接触良好
5. ⑤   六类水晶头采用两件套结构穿线方式，能避免网线偏移接触不良
6. ⑥   超五类、六类水晶头具有屏蔽两种可供选择
7. ⑦   六类水晶头采用上下错位式进行，有效降低线对间的干扰

• 3.  电气性能

1. ①   物理带宽：超五类≧ 100 MHz；  六类≥ 250 MHz
2. ②   直流电阻：≤0.2Ω
3. ③   绝缘电阻：≥500MΩ
4. ④   接点电阻：≤20mΩ
5. ⑤   最大电流：≤1.5A

• 4.  物理参数

1. ①   主体材料：PC
2. ②   屏蔽材料：SPCC
3. ③   金针材料：磷青铜镀金
4. ④   卡接线径：单股线 —— 24-26 AWG；  多股线 —— 26-27 AWG
5. ⑤   绝缘线径：0.7-1.6 mm
6. ⑥   压线工具：RJ45压线刀

• 5.  环境条件

1. ①   储存温度：-40℃～70℃
2. ②   工作温度：-10℃～60℃
3. ③   工作湿度：≥93%

• 6.  应用标准

1. ①   符合ANSI/TIA 568.2-D
2. ②   符合ISO/IEC11801-2017
3. ③   符合GB 50311-2016

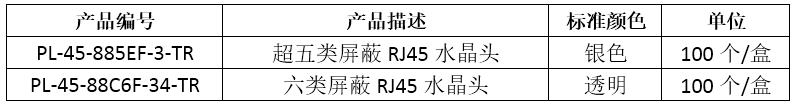

• 7.  订购信息
